ADL5920ACPZ：射频功率检波器——9 kHz 至 7 GHz，双向 RMS 和 VSWR 检测器

以下是 ADL5920ACPZ 的产品详情：

型号：ADL5920ACPZ

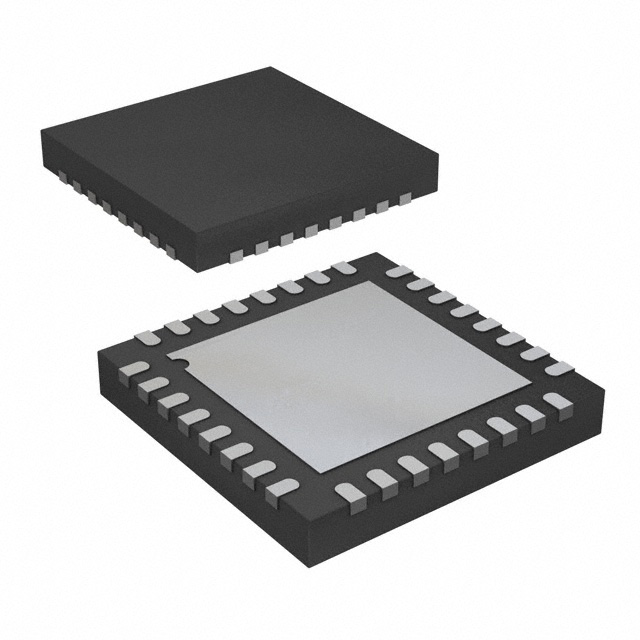

封装：LFCSP-32

类型：射频功率检波器

概述：

ADL5920ACPZ 是一款超宽带双向检测器，可以在一个信号路径中同时测量正向和反向 rms 功率级别以及回波损耗。ADL5920ACPZ 从 5 V 电源消耗 160 mA 电流，并且具有通过 PWDN/TADJS 引脚控制的低功耗关断模式。ADL5920ACPZ 采用 32 引脚 5 mm × 5 mm LFCSP 封装，并且适合在 −40°C 至 +85°C 的环境温度范围内运行。

ADL5920ACPZ 产品特性：

宽带匹配 9 kHz 至 7 GHz 运行

正向和反向功率以及回波损耗测量

输入范围为 49 dB ±1.0 dB，最低输入电平为 −19 dBm，1 GHz 时 ±1.0 dB

dB 线性 rms（波峰因数敏感）输出

插入损耗：1 GHz 时 1.1 dB，6 GHz 时 1.9 dB

输入和输出回波损耗和 VSWR

1 GHz：22 dB/1.16:1

3 GHz：14 dB/1.5:1

6 GHz：12 dB/1.7:1

输出 IP3：1 GHz 时为 70.5 dBm

方向性

1 GHz 时为 20 dB

3 GHz 时为 13 dB

6 GHz 时为 5 dB

最大输入功率

开路或短路端电极为 30 dBm

匹配端电极为 33 dBm

ADL5920ACPZ 应用：

工业计量

宽带在线功率和回波损耗测量

无线变送器、信号发生器、网络分析仪和无线通信测试仪中的发射功率控制和自动电平控制

系统模块、电缆和连接器的基于状态的监控
